Principio de funcionamiento
El sistema utiliza tecnología de adsorción por cambio de presión (PSA), utilizando aire comprimido como materia prima y logrando la separación y purificación mediante la adsorción selectiva de oxígeno y nitrógeno mediante tamices moleculares de carbono.

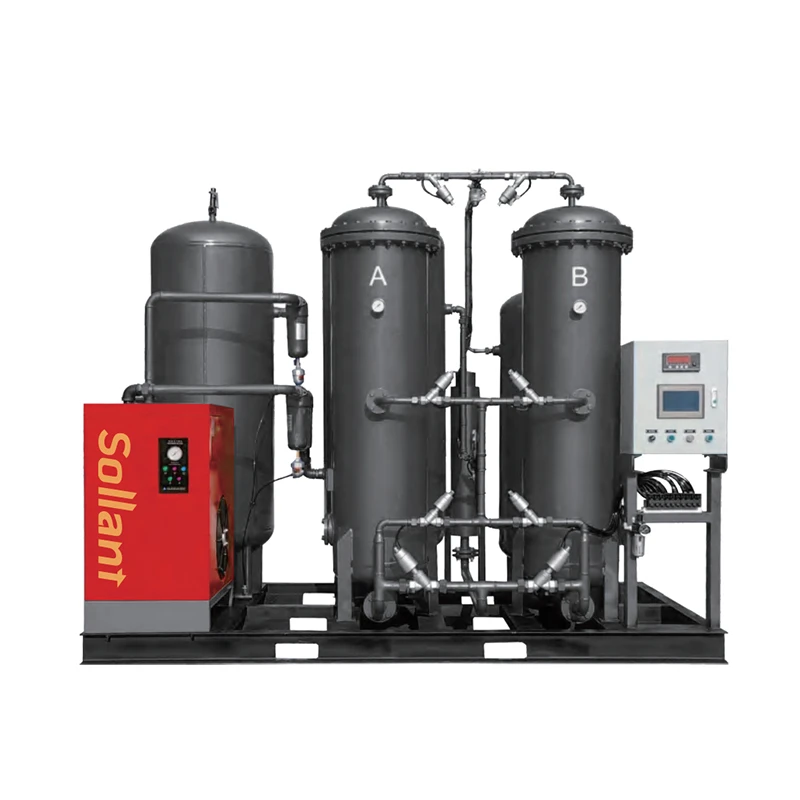

El aire comprimido purificado ingresa a la torre de adsorción A; Bajo presión, los tamices moleculares absorben el oxígeno y ciertos gases impuros, mientras que el nitrógeno sale de la torre y fluye hacia el tanque de producto aguas abajo para su almacenamiento. A medida que la torre de adsorción A se acerca a la saturación, el sistema de control cambia automáticamente las válvulas, desviando una porción del gas producto para purgar y regenerar la torre de adsorción B, liberando así el oxígeno previamente adsorbido. Las dos torres alternan ciclos de adsorción y regeneración; Combinado con los efectos de equilibrio y amortiguación del tanque de compensación aguas arriba y del tanque de producto aguas abajo, esto garantiza un suministro de nitrógeno continuo, estable y de alta-calidad.
El funcionamiento del sistema se gestiona de forma centralizada mediante un sistema de control unificado, con interacción coordinada entre unidades para garantizar un rendimiento eficiente en toda la cadena de proceso-desde la purificación de la fuente de aire hasta la salida del nitrógeno terminado.
Características del producto
Diseño integrado
Integra el sistema de purificación de aire comprimido, los tanques de compensación de nitrógeno (entrada/salida) y el generador de nitrógeno PSA en una sola unidad. Es fácil de instalar-requiere solo una simple conexión a una fuente de aire comprimido-y ofrece una producción estable de nitrógeno de alta-pureza con un punto de rocío bajo.
Configuración flexible
La unidad de purificación de aire comprimido se puede configurar de manera flexible con secadores refrigerados, filtros de precisión o secadores desecantes para adaptarse a diferentes escenarios de uso del aire y requisitos de calidad. Estos se pueden combinar e instalar en el mismo patín, cumpliendo con diversas condiciones operativas, desde aplicaciones industriales generales hasta aquellas que requieren un alto nivel de sequedad, logrando realmente una configuración bajo demanda.
Alta integración
Integra múltiples dispositivos dispuestos de forma independiente en un todo unificado, compartiendo un sistema de control centralizado. Las unidades trabajan juntas en conjunto, logrando un control integrado de todo el proceso, desde la purificación de la fuente de aire hasta la producción de nitrógeno, maximizando el rendimiento general de la unidad.
Ahorro de energía de frecuencia variable
Equipado con un sistema inteligente de control de frecuencia variable, puede rastrear automáticamente los cambios en la carga de aire aguas abajo y ajustar la carga operativa del sistema en tiempo real. Independientemente de si es durante los períodos de mayor consumo de gas, períodos de menor-pico o condiciones de consumo de gas intermitente, el equipo puede operar al nivel de consumo de energía más económico, logrando importantes efectos de ahorro de energía-.
Especificaciones técnicas del generador combinado de gas nitrógeno
Ventajas de los componentes principales
Configuración del secador refrigerado:Cuenta con una secadora refrigerada y filtros de precisión de tres-etapas; logra un punto de rocío a presión de salida de -20 grados, cumpliendo con la mayoría de los requisitos industriales generales.
Configuración del secador de adsorción:Cuenta con un secador de adsorción regenerativo calentado o sin calor y filtros multi-etapa; logra un punto de rocío a presión de salida de -40 grados a -60 grados, adecuado para aplicaciones que requieren nitrógeno extremadamente seco, como las industrias electrónica, farmacéutica y de mecanizado de precisión.
El sistema de purificación y la unidad de generación de nitrógeno comparten un patín común y cuentan con conexiones de tubería integradas, lo que minimiza las pérdidas intermedias en las tuberías y el riesgo de fugas de aire.
Tanques de inercia de entrada/salida:Construido con acero al carbono o acero inoxidable de alta-calidad con volúmenes adaptados a condiciones operativas específicas; Amortigua eficazmente las fluctuaciones de presión en las corrientes de entrada y salida para garantizar un funcionamiento estable del sistema.
Unidad de Generación de Nitrógeno PSA:Cuenta con una estructura de doble-torre que utiliza tamices moleculares de carbono de alta-calidad y un proceso de empaquetamiento de alta-densidad; Los distribuidores de flujo de aire de alta-eficiencia dentro de las torres garantizan una eficiencia de adsorción óptima, mientras que el conjunto de válvula neumática ofrece una respuesta rápida y un sellado confiable.
